人們在調節(jié)金屬-基底相互作用方式，從而對催化劑界面的電子結構、立體結構進行調控進行廣泛的研究。

有鑒于此，上海交通大學劉晰、北京大學馬丁、王蒙、中國科學技術大學劉進勛等報道通過調節(jié)金屬-基底相互作用，構建了一系列TiO_2-x/Ni催化劑，通過SMSI作用在Ni納米粒子表面修飾畸變TiO_2-x層。

本文要點

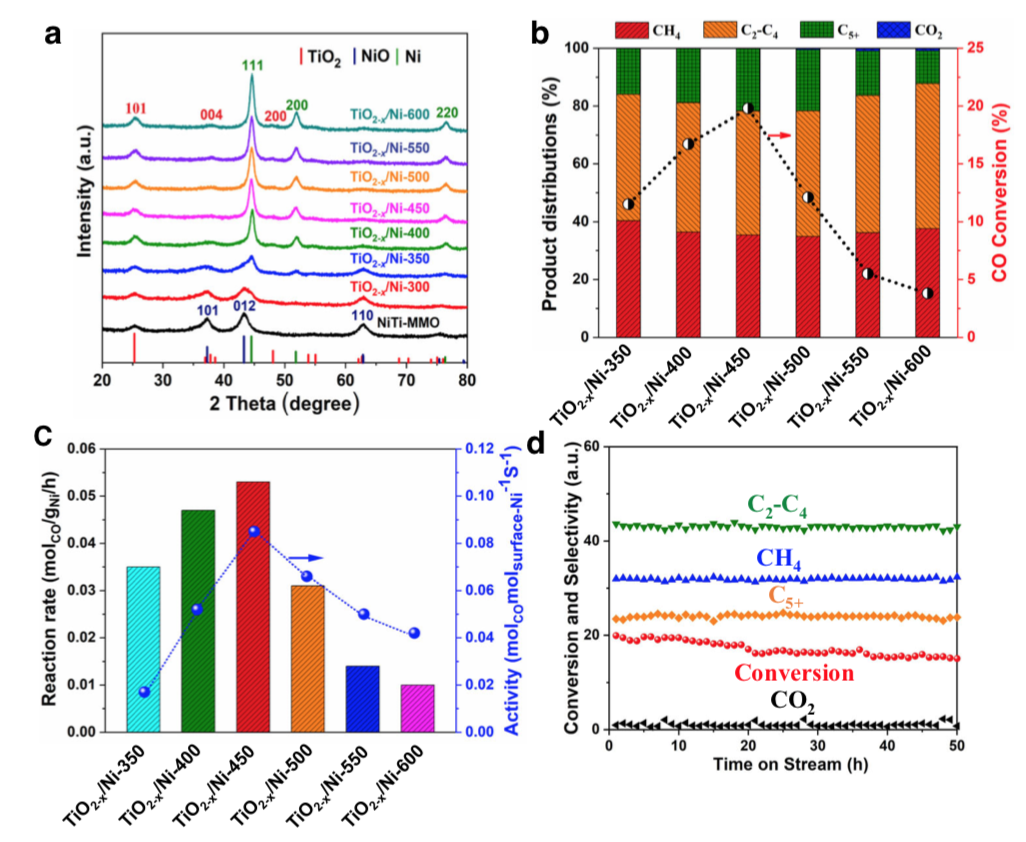

要點1. 得到的TiO_2-x/Ni催化劑在220 ℃環(huán)境壓力進行FT合成，CO轉化率達到~19.8 %。而且~64.6 %的產物是C₂₊烴類，比Ni基催化劑在相同催化反應中生成甲烷主要產物的現象不同。

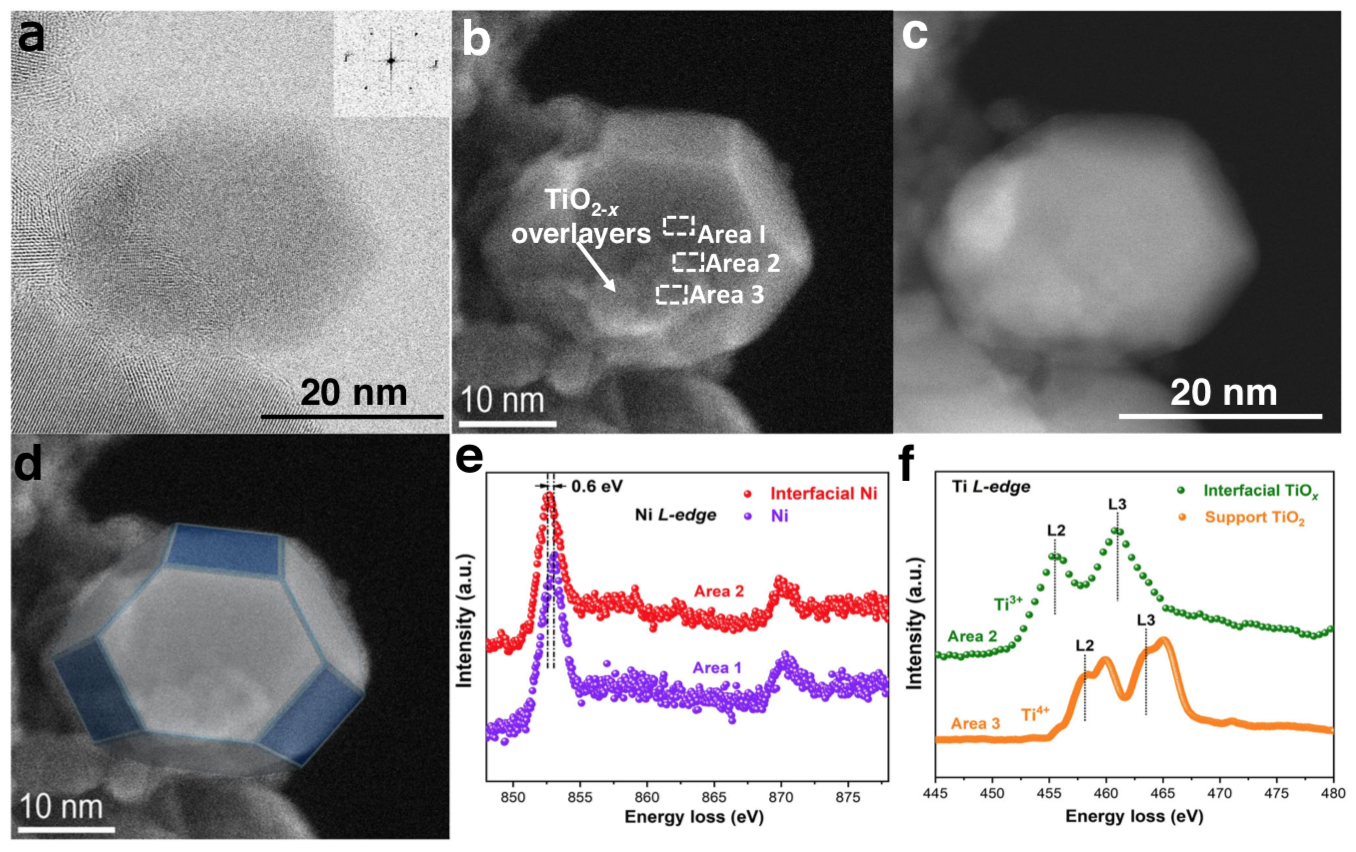

要點2. 通過對超薄NiTi-LDH材料進行還原氣氛煅燒處理，生成Ni表面覆蓋TiO_2-x的催化劑，通過原位XPS、原位EXAFS、原位DRIFTS驗證催化劑具有豐富的Ni^δ-/TiO_2-x界面。這種催化位點與碳原子之間的結合力非常強，并且抑制生成甲烷，促進C-C增長，因此在FT合成過程中在Ni表面生成C₂₊。

作者發(fā)現LDH轉化方法是構建SMSI催化劑的一種非常好的方法，能夠可控的形成大量界面催化活性位點，這種方法為設計高活性異相催化劑提供幫助。

Xu, M., Qin, X., Xu, Y.et al. Boosting CO hydrogenation towards C₂₊ hydrocarbons over interfacial TiO_2?x/Ni catalysts. Nat Commun 13, 6720 (2022)

DOI: 10.1038/s41467-022-34463-7

https://www.nature.com/articles/s41467-022-34463-7
