DOI:10.1016/j.jpowsour.2025.237129

全文速覽

本文通過快速焦耳加熱（Flash Joule Heating, FJH）技術，在20秒內快速制備了具有貫穿孔結構的氮/氧共摻雜煤基多孔碳材料（FJH-AC-2）。該材料具有高比表面積（1039 m2 g?1）、豐富的超微孔（<0.7 nm）和分級孔道結構，顯著提升了離子傳輸效率。在6 M KOH電解液中，電極表現出313.7 F g?1的高比電容，組裝的對稱超級電容器在1 M TEATFB/AN電解液中實現了57.8 Wh kg?1的能量密度和99.8%的循環穩定性（10,000次）。與傳統管式爐加熱相比，F(xiàn)JH技術大幅縮短制備時間，并保留了更多雜原子，為高性能超級電容器的快速制備提供了新思路。

背景介紹

超級電容器因功率密度高、循環壽命長，在能源存儲領域備受關注。然而，傳統活性炭（AC）制備依賴高溫管式爐，存在能耗高、耗時長（數小時）、孔結構易破壞等問題。此外，高比表面積常導致離子傳輸阻力增加，限制能量密度提升。本文提出通過FJH技術快速制備具有貫穿孔和雜原子摻雜的煤基多孔碳，解決上述瓶頸。

本文亮點

（1）超快制備：FJH技術僅需20秒完成活化，效率較傳統方法提升百倍。

（2）分級多孔結構：分級孔道（微孔-介孔-大孔）縮短離子擴散路徑，降低電阻。

（3）高雜原子摻雜：快速加熱避免KOH過度刻蝕，氮（3.32%）、氧（24.18%）含量顯著高于管式爐樣品。

（4）卓越電化學性能：比電容達313.7 F g?1，能量密度57.8 Wh kg?1（3 V寬電壓窗口）。

圖文解析

圖1：材料形貌與孔結構調控

圖是FJH-AC形成機制示意圖，展示了不同KOH比例（X=1,2,3）對孔結構的影響，X=2（1:1）時形成最優貫穿孔網絡。圖TF-AC的SEM顯示管式爐制備的樣品表面粗糙，3D結構破壞，無明顯孔道。圖（c-e）FJH-AC-X的SEM顯示，F(xiàn)JH-AC-1呈現顆粒狀形貌，KOH分散為小液滴，形成微孔。FJH-AC-2呈現均勻的多孔結構，連通微孔-介孔-大孔網絡，利于離子傳輸。FJH-AC-3顯示KOH過量導致部分孔結構坍塌。（f）是TEM圖，展示了FJH-AC-2的無定形碳結構，存在微孔和介孔，無清晰晶格條紋。圖是元素分布圖，結果顯示C、O、N均勻分布，證實雜原子成功摻雜。

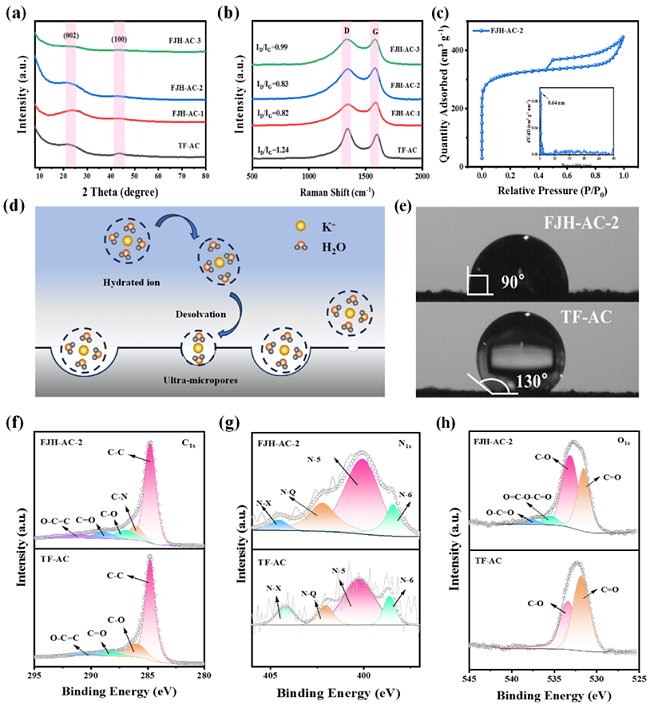

圖2. 物化性質分析

圖XRD譜圖顯示，所有樣品在23°和44°處呈現寬峰（（002）和（001）晶面），表明高缺陷度和非晶態特征。圖拉曼光譜中，ID/IG值（FJH-AC-2=0.83）低于TF-AC（1.24），說明FJH樣品石墨化程度更高，孔結構更優。圖N?吸附-脫附曲線顯示，TF-AC的H3型滯后環表明狹縫孔結構；FJH-AC-2的H4型滯后環表明球形/圓柱形貫通孔，與SEM觀察一致。所有樣品在低壓區（P/P? <0.1）陡升，證實豐富微孔存在。圖離子去溶劑化示意圖中，可以看到超微孔（<0.7 nm）匹配水合K?（0.63 nm）和OH?（0.6 nm）尺寸，促進去溶劑化，縮短雙電層距離。（f-h）XPS圖表明，C1s、N1s、O1s譜顯示豐富的含氧/氮官能團，增強親水性和贗電容。

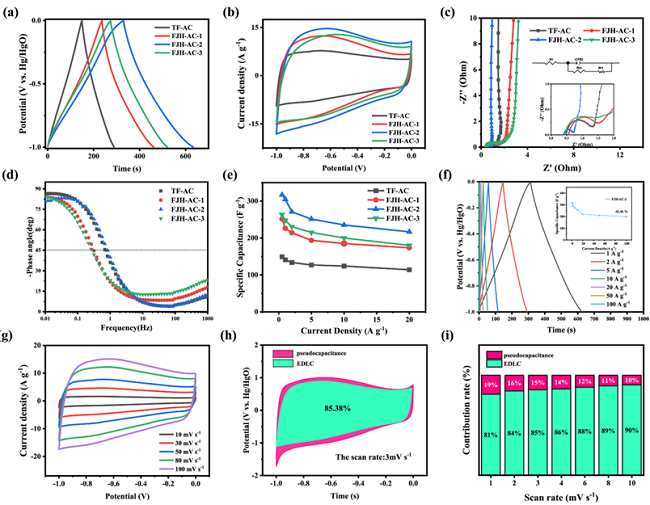

圖3. 三電極體系電化學性能

三電極測試（圖a-b）顯示，F(xiàn)JH-AC-2在1 A g?1下的比電容達313.7 F g?1，較TF-AC（140.8 F g?1）提升123%，這是雜原子偽電容貢獻（19%）和分級孔結構的協同效應。Nyquist圖顯示（圖c），JH-AC-2電荷轉移電阻（Rct=0.22 Ω）最小，離子擴散阻抗低。圖Bode圖顯示， FJH-AC-2弛豫時間（τ?=1.21 s）最短，離子傳輸速率最快。圖倍率性能測試中，F(xiàn)JH-AC-2在100 A g?1下仍保持62.5%容量（200.2 F g?1）。（f）圖是不同電流密度GCD曲線，結果顯示FJH-AC-2在高電流下仍保持對稱性。（g）圖為不同掃速CV曲線，隨掃速增加矩形形狀保持良好，象征著材料的快速電荷存儲能力。（h-i）圖為電容貢獻分析，在3 mV s?1時，雙電層電容占比85.38%，贗電容占比14.62%；低掃速（1 mV s?1）下贗電容貢獻提升至19%。

圖4. 對稱超級電容器性能

圖為器件組裝示意圖，F(xiàn)JH-AC-2作為正負極，6 M KOH電解液。圖GCD曲線顯示，F(xiàn)JH-AC-2器件比電容達107.8 F g?1，遠高于TF-AC（30.1 F g?1）。圖CV曲線顯示，接近理想矩形，無氧化還原峰。（d）循環穩定性顯示，10,000次循環后容量保持率99.8%，庫侖效率>98%。圖（e-f）是有機電解液性能測試，電壓窗口擴展至3 V，比電容185.4 F g?1（1 A g?1），在實際應用中兩節紐扣電池可點亮LED燈泡。（g）是Ragone圖，在1 M TEATFB/AN中能量密度達57.8 Wh kg?1，優于多數文獻報道值。

總結與展望

本研究通過閃蒸焦耳加熱（FJH）技術，在20秒內高效制備了具有分級孔結構和富雜原子特征的煤基活性炭（FJH-AC-2）。

1. 超快制備：快速焦耳加熱（FJH）20秒完成活化，產率71.3%，效率較傳統管式爐提升百倍，且能耗顯著降低。為煤炭資源的高值化利用提供了新范式。

2. 結構優勢：分級貫穿孔（微孔<0.7 nm + 介孔/大孔）促進離子傳輸（Rct=0.22 Ω）。高比例雜原子摻雜（N 3.32%，O 24.18%）增強導電性與贗電容（貢獻19%）。

3. 性能卓越：比電容313.7 F g?1（1 A g?1），有機電解液中能量密度57.8 Wh kg?1（3 V），10,000次循環容量保持率99.8%。

本研究為碳基電極材料的綠色、高效制備提供了新范式，同時通過結構-性能協同設計，推動了高能量密度超級電容器的實際應用，為高性能超級電容器提供高效、綠色的材料制備新策略。

通訊作者簡介

郭繼璽，新疆大學化學學院教授，博士研究生導師，現為先進功能材料自治區重點實驗室主任、新疆煤基炭功能材料自治區創新團隊負責人，2012年入選香江學者計劃、2013年獲自治區杰出青年自然科學基金資助，2023年獲天山英才科技創新領軍人才項目支持。先后主持國家自然科學基金、自治區自然科學基金、自治區高校成果轉化等20余項課題研究，主要從事碳基功能材料、煤炭高附加值利用相關研究，圍繞煤炭清潔高效利用研究開發中亟待解決的關鍵科學問題開展研究工作，取得了系列原創性的研究成果，并受到國內外同行的廣泛關注和高度評價，在Energy Environ. Sci., ACS Energy Lett., Appl. Catal. B Environ., Small, Chem. Sci., Chem. Eng. J.等重要學術期刊上發表SCI收錄學術論文100余篇，他引2000余次；申請國家發明專利10項，授權4項。相關研究成果獲2020年自治區自然科學一等獎，獲2016、2011年自治區科技進步一等獎，獲2019年自治區第十屆高等教育教學成果一等獎，獲自治區自然科學優秀論文一等獎2項、二等獎各1項。

 吳雪巖，新疆大學化學學院教授，碩士生導師，主要從事碳基功能材料的可控合成與應用研究，先后主持國家自然科學基金青年基金、國家自然科學基金重點項目子課題、科技部重點研發項目子課題、自治區自然科學基金等科研項目10余項。2019年入選自治區天池博士計劃，2020年入選天山青年計劃，2024年入選“天山英才”青年拔尖人才。先后在Nat. Commun; Chem. Sci.; Chem. Eng. J.; Small; J. Mater. Chem .C; Carbon; Mater. Chem. Front.等重要學術期刊上發表SCI收錄學術論文50余篇，他引1500余次，其中高被引論文2篇，申請國家發明專利5項，授權2項。

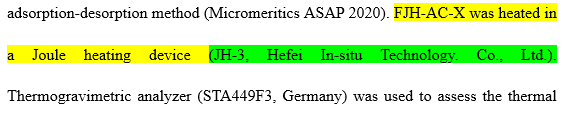

本文實驗中使用的焦耳加熱裝置為合肥原位科技有限公司研發，感謝老師支持和認可。

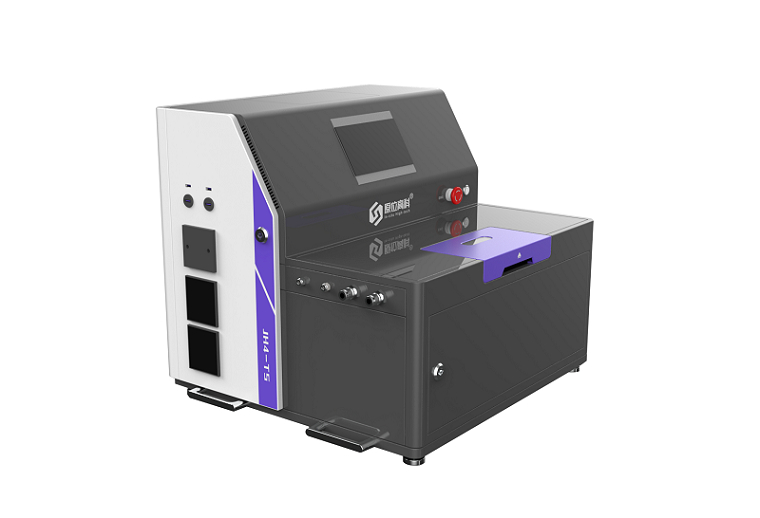

焦耳加熱裝置

焦耳加熱裝置是一種新型快速熱處理/合成的設備，該設備可使材料在極短（毫秒級/秒級）時間內達到極高的溫度（1000~3000℃），升溫速率最快可達到10000k/s；通過對材料的極速升溫，可考察材料在極端環境、劇烈熱震情況下的物性改變，可通過極速升降溫制備納米尺度顆粒，單原子催化劑，高熵合金等。目前廣泛應用在電池材料、催化劑、碳材料、陶瓷材料、金屬材料、塑料降解、生物質等領域。
